MessagePosté le: Jeu 20 Juil - 19:35 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

Bonjour
J'ouvre cette nouvelle rubrique pour identifier les différents outils spécifiques aux GS/GSA,mais aussi pour savoir comment ça marche (comment les utiliser) et éventuellement , que l'on puisse se les prêter
je commence avec ces deux photos , pour identifier ces outils que je viens de récupérer
Mais ,Alex , tu as la boite pour les joints spis de vilebrequin , tu pourrais faire une petite démo /tuto?
Rémy, tu as aussi quelques outillages "en cours d'utilisation" >>Même motif , même punition?
Mais Surtout Pascal , grand spécialiste en outillage + ou - alambiqué, que penses tu de ces outils?

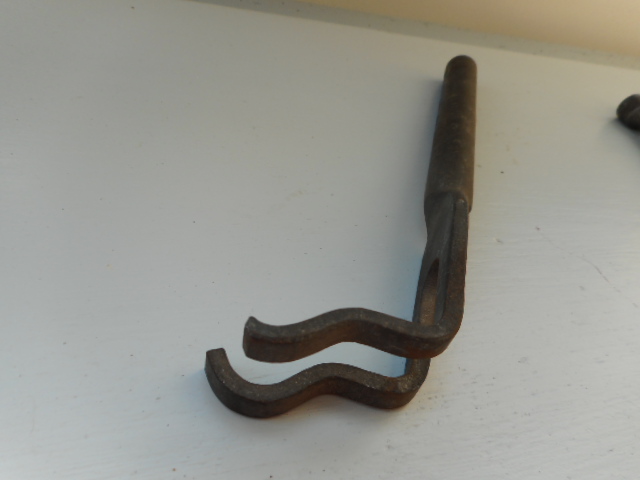

De gauche à droite:le premier Facom C 125(un lève soupape?)/N°2 :DAMS 200/ N°3 :4006 TE/ N°4 :4006 TD: en bas ,ce sont mes pieds!

Pourquoi l'outil Facom posséde deux "griffes" de taille différente?Comment ça marche?


_________________
Autres Citroen: 2CV6 Club 1985 ,Dyane 6 1981,DSuper BM5 de 1972,XMV624S BVA TO de 1999,DS5


Revenir en haut
Publicité






MessagePosté le: Jeu 20 Juil - 19:35 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
XavierGS1015
Modérateur

Hors ligne

Inscrit le: 09 Mai 2015
Messages: 509
Localisation: Finistere
GS- GSA possédée.: GS 1015, GS break 1220 Club, GS Pallas 76 et 77
Loisirs: VOITURES
Date de naissance: 21/01/1995
Sexe: Masculin
Verseau (20jan-19fev)

MessagePosté le: Jeu 20 Juil - 21:07 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

Pour le lève soupapes, il faut prendre appuis avec l'axe des culbuteurs Alain. L'angle vient alors s'appuyer sur le ressort de la soupape

Revenir en haut
phareouest
Modérateur

Hors ligne

Inscrit le: 06 Fév 2016
Messages: 1 178
Localisation: Guipavas
GS- GSA possédée.: GS 1015 convertisseur 1971,GS Birotor Break de 1974 et GS Birotor Berline de 1974
Loisirs: aviron de mer, voile
Date de naissance: 13/04/1949
Sexe: Masculin
Bélier (21mar-19avr)

MessagePosté le: Ven 21 Juil - 07:45 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

C'est pas un peu traumatique pour l'axe des culbuteurs,de prendre appuis dessus?
_________________
Autres Citroen: 2CV6 Club 1985 ,Dyane 6 1981,DSuper BM5 de 1972,XMV624S BVA TO de 1999,DS5


Revenir en haut
Pascal B
Membres du forum

Hors ligne

Inscrit le: 22 Déc 2012
Messages: 210
Localisation: france
GS- GSA possédée.: 2gsa AM82
Loisirs: musique
Date de naissance: 23/09/1962
Sexe: Masculin
Balance (23sep-22oct)

MessagePosté le: Ven 21 Juil - 09:42 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

Pour l'avoir fait plusieurs fois avec un outil identique fait maison je peux assurer qu'il n'abime absolument pas l'axe de culbuteurs puisque large donc portée conséquente.
Aucune empreinte ni rayure sur ledit axe.
Et c'est surtout l'outil idéal en compression de ressort pour ce genre de culasse.
GSAmicalement.
Pascal


Revenir en haut
Visiter le site web du posteur
phareouest
Modérateur

Hors ligne

Inscrit le: 06 Fév 2016
Messages: 1 178
Localisation: Guipavas
GS- GSA possédée.: GS 1015 convertisseur 1971,GS Birotor Break de 1974 et GS Birotor Berline de 1974
Loisirs: aviron de mer, voile
Date de naissance: 13/04/1949
Sexe: Masculin
Bélier (21mar-19avr)

MessagePosté le: Ven 21 Juil - 11:38 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

Et les autres outillages?
A quoi servent ils et comment ça marche?
Voici la suite; ce sont des outils pour intervenir sur les bras AR de GS/GSA : mais où et comment?
Je vous précise que ces outils sont à votre disposition , si vous en avez le besoin...

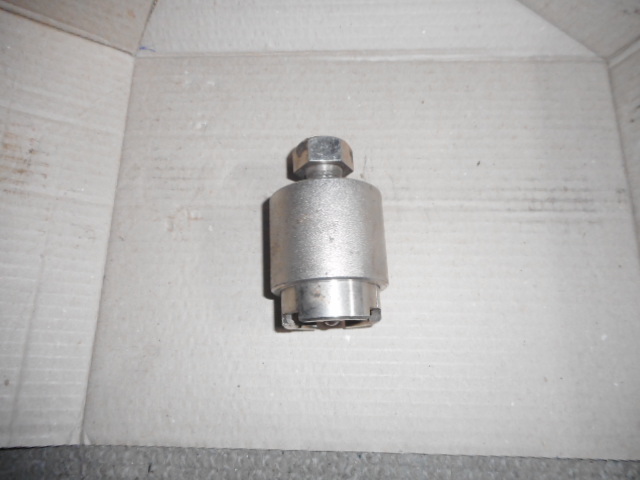

le premier Willemoda CBB 742



Contient ceci




l'autre outil ,Willemonda CSM 722



pas sûr que la tige filetée à droite soit partie de cet outillage...
_________________
Autres Citroen: 2CV6 Club 1985 ,Dyane 6 1981,DSuper BM5 de 1972,XMV624S BVA TO de 1999,DS5


Revenir en haut
Pascal B
Membres du forum

Hors ligne

Inscrit le: 22 Déc 2012
Messages: 210
Localisation: france
GS- GSA possédée.: 2gsa AM82
Loisirs: musique
Date de naissance: 23/09/1962
Sexe: Masculin
Balance (23sep-22oct)

MessagePosté le: Ven 21 Juil - 21:39 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

Bonsoir
C'est toi Alain qui a repris les outils spéciaux de "Paola" le vendeur de pièces de GS/GSA ?
Dans les bourses je suis toujours en quête d'outillages spéciaux de GS/GSA mais il y en a que très peu et quand j'en trouve , le prix est prohibitif du genre 100 €.

L'outil CBB 742 sert d'extracteur de bras arrière. Indispensable car il n'y a pas de prise pour un extracteur standard.
C'est encore un outil que j'ai fait faire il y a peu , pas tout à fait comme celui-ci mais dans le même esprit et testé .Il rempli bien son rôle ; il m'a permis de mettre en pièce un unit arrière que la rouille avait transformé en dentelle.
Pour l'instant je ne vois à quoi pourrait servir l'outil Willemonda CSM 722 à part peut être la mise en place d'un joint à lèvre. Sous toutes réserves.
GSAmicalement
Pascal


Revenir en haut
Visiter le site web du posteur
phareouest
Modérateur

Hors ligne

Inscrit le: 06 Fév 2016
Messages: 1 178
Localisation: Guipavas
GS- GSA possédée.: GS 1015 convertisseur 1971,GS Birotor Break de 1974 et GS Birotor Berline de 1974
Loisirs: aviron de mer, voile
Date de naissance: 13/04/1949
Sexe: Masculin
Bélier (21mar-19avr)

MessagePosté le: Sam 22 Juil - 07:55 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

Oui Pascal , ce sont les outils proposés par le Monsieur en question
Effectivement , l'outil de précontrainte des BAR n'est pas trop cher ,mais je ne l'ai pas pris , car j'en ai déjà un
Le CSM serait aussi un outillage pour le bras arrière; on ne voit pas bien sur ma photo , mais il posséde une couronne filetée sur son pourtour extérieur ,et doit donc se "visser" quelque part
Les autres outils DAMS sont pour serrer la culasse des 1015 et 1220
Comme je l'ai écrit , ces outillages sont à disposition pour ceux qui en aurait besoin
_________________
Autres Citroen: 2CV6 Club 1985 ,Dyane 6 1981,DSuper BM5 de 1972,XMV624S BVA TO de 1999,DS5


Revenir en haut
Pascal B
Membres du forum

Hors ligne

Inscrit le: 22 Déc 2012
Messages: 210
Localisation: france
GS- GSA possédée.: 2gsa AM82
Loisirs: musique
Date de naissance: 23/09/1962
Sexe: Masculin
Balance (23sep-22oct)

MessagePosté le: Sam 22 Juil - 13:43 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

Bonjour
Sur la photo , vu sous cet angle on ne perçoit pas très bien le filetage sur la périphérie de  l'outil CSM 322 .
C'est l'outil d'extraction du moyeu arrière.
Il faut au préalable dévisser la bague écrou avec l'outil spécial (encore un) , ensuite visser cet outil à la place.
Engager la vis  située au centre de l'image sur l'outil et visser  laquelle  poussant sur l'axe d'articulation du bras  fera sortir le moyeu arrière.
La vis de droite sert visiblement d'outil d'extraction mais de quoi ?
A+
Pascal


Revenir en haut
Visiter le site web du posteur
phareouest
Modérateur

Hors ligne

Inscrit le: 06 Fév 2016
Messages: 1 178
Localisation: Guipavas
GS- GSA possédée.: GS 1015 convertisseur 1971,GS Birotor Break de 1974 et GS Birotor Berline de 1974
Loisirs: aviron de mer, voile
Date de naissance: 13/04/1949
Sexe: Masculin
Bélier (21mar-19avr)

MessagePosté le: Sam 22 Juil - 13:54 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

j'allais juste te le demander..... Twisted Evil
_________________
Autres Citroen: 2CV6 Club 1985 ,Dyane 6 1981,DSuper BM5 de 1972,XMV624S BVA TO de 1999,DS5


Revenir en haut
Aquelfly
Modérateur

Hors ligne

Inscrit le: 13 Juin 2014
Messages: 913
Localisation: Pas-de-Calais
GS- GSA possédée.: GS Spécial de 1978, Gs Spécial 76', Ami8 73'
Loisirs: Bricolage
Date de naissance: 04/12/1979
Sexe: Masculin
Sagittaire (22nov-21déc)

MessagePosté le: Dim 23 Juil - 11:36 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

Ça sera avec grand plaisir que je ferais un tuto sur le maniement des outils de montage des joints spy, une fois revenu à la maison.


Okay


À+ Alex
_________________
(.°\=/°.)


Revenir en haut
XavierGS1015
Modérateur

Hors ligne

Inscrit le: 09 Mai 2015
Messages: 509
Localisation: Finistere
GS- GSA possédée.: GS 1015, GS break 1220 Club, GS Pallas 76 et 77
Loisirs: VOITURES
Date de naissance: 21/01/1995
Sexe: Masculin
Verseau (20jan-19fev)

MessagePosté le: Lun 24 Juil - 22:36 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

Salut Alain,

   J'ai regardé dans mes docs de GSA, l'outil à droite sur la photo serait l'outil 2069-T  pour la mise en place de bras arrière!  Ce serait donc bien un outil vendu par le réseau Smile


Revenir en haut
phareouest
Modérateur

Hors ligne

Inscrit le: 06 Fév 2016
Messages: 1 178
Localisation: Guipavas
GS- GSA possédée.: GS 1015 convertisseur 1971,GS Birotor Break de 1974 et GS Birotor Berline de 1974
Loisirs: aviron de mer, voile
Date de naissance: 13/04/1949
Sexe: Masculin
Bélier (21mar-19avr)

MessagePosté le: Mar 25 Juil - 08:14 (2017)    Sujet du message: Outillages spécifiques Répondre en citant

Probablement , mais il n' y a rien d'écrit dessus
Il ne rentre pas non plus dans le reste des outils à gauche sur la photo
